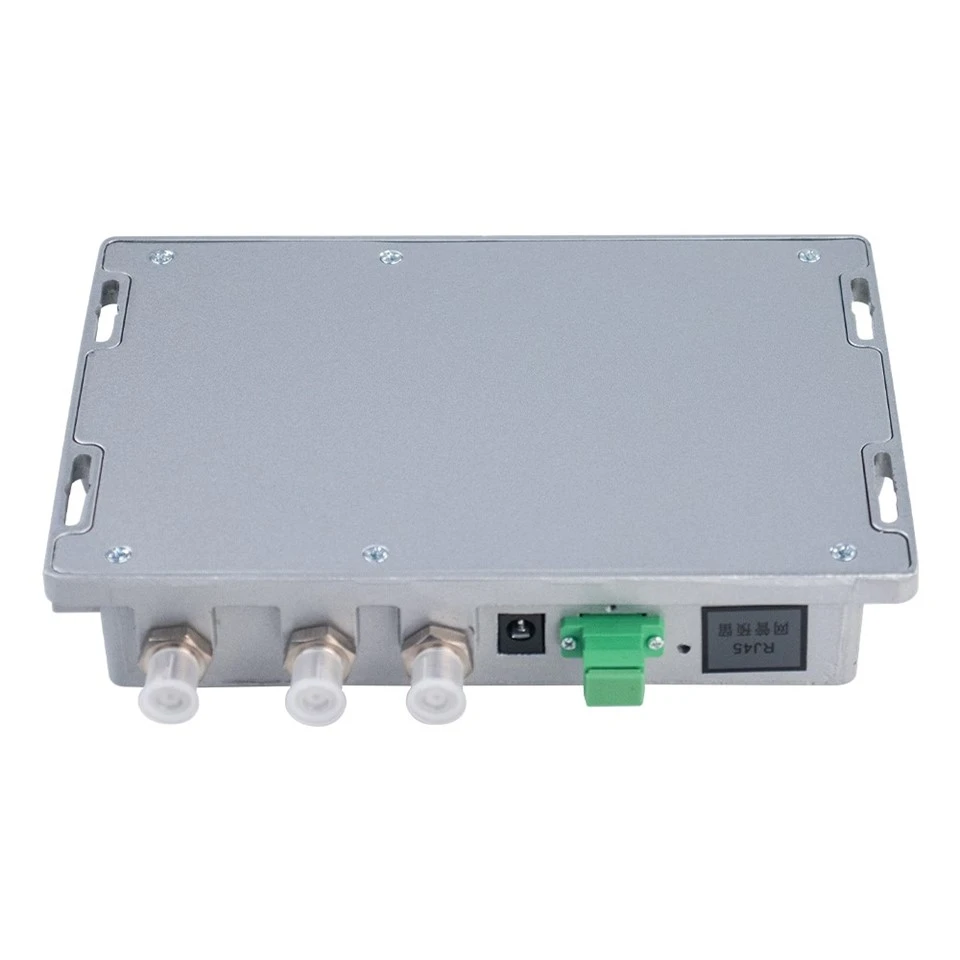

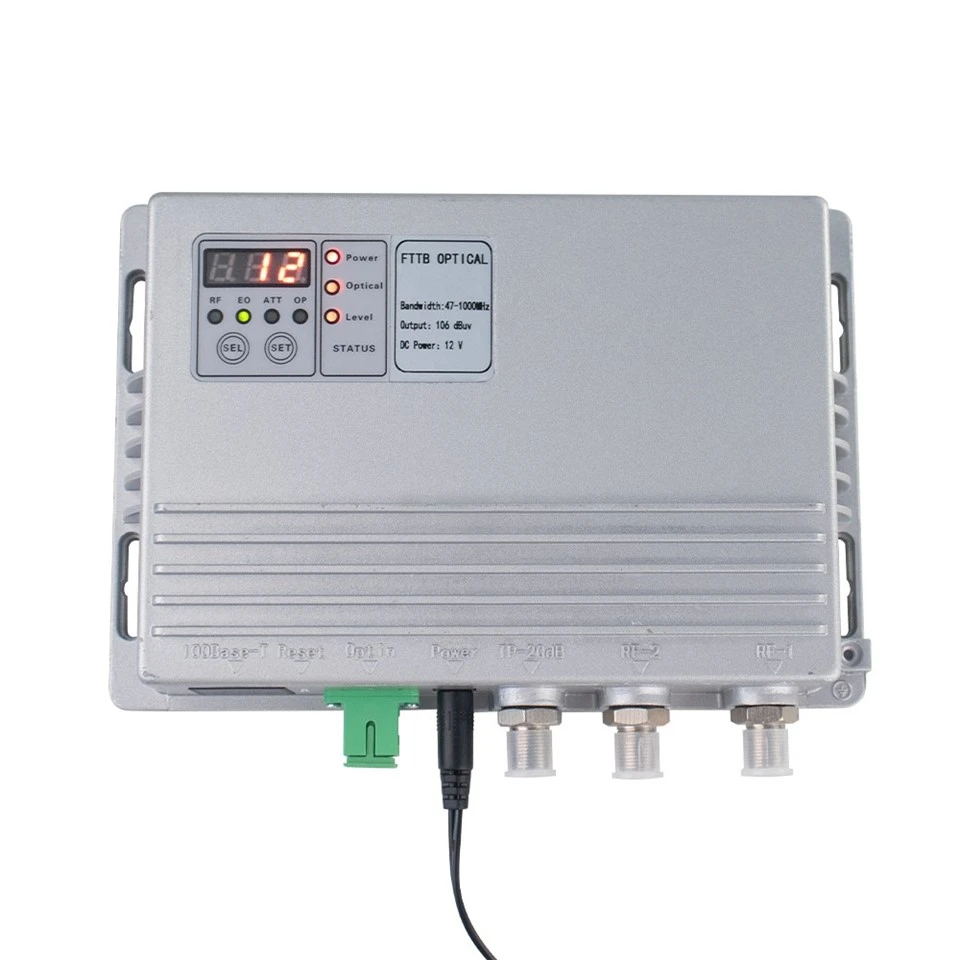

ตัวรับแสง FTTB

หมายเลขอนุกรม

รายการ

พารามิเตอร์ทางเทคนิค

ข้อสังเกต

1

ได้รับความยาวคลื่น

1290-1600 nm

2

การสูญเสียการสะท้อนแสงอินพุต

>45dB

3

การตอบสนองในปัจจุบัน

0. 85a/w (ค่าตัวแทน 1310nm)

4

ช่วงพลังงานแสงที่ได้รับ

+3 dbm --9 dbm

5

ระดับเอาต์พุต

106dBμv± 1dB

+2 dbm - -6 dbm รับ

6

ประเภทไฟเบอร์

โหมดเดี่ยว (9/125nm)

7

ประเภทตัวเชื่อมต่อใยแก้วนำแสง

FC/APC หรือ SC/APC

8

กระแสอินพุตเสียงรบกวนเทียบเท่า

น้อยกว่าหรือเท่ากับ8pa√hz

sj/t 10663-1995 no.4.21

9

แบนด์วิดท์ความถี่

87-1002 mHz

10

ความเรียบในวงดนตรี RF

±± 1dB

11

การสูญเสียการสะท้อน RF

มากกว่าหรือเท่ากับ 16db (45-1000 mHz)

12

ตัวชี้วัดการเชื่อมโยงระบบ

C/N มากกว่าหรือเท่ากับ 46dB

บันทึก

C/CTB มากกว่าหรือเท่ากับ 62dB

C/CSO มากกว่าหรือเท่ากับ 62dB

13

ระดับพอร์ตทดสอบ

-20 db

สัมพันธ์กับเอาต์พุตหลัก

14

เพิ่มช่วงการปรับ

0 ~ 20dB (ความคืบหน้า 1 dB)

(ของผลิตภัณฑ์) ออกจากโรงงาน 0 db

15

ช่วงของการปรับเอียง

0 ~ 14dB (ความคืบหน้า 1 dB)

(ของผลิตภัณฑ์) ออกจากโรงงาน 0 db

16

การเชื่อมต่อเอาต์พุต RF

ผู้ตรวจสอบ F

17

แรงดันไฟฟ้าสำหรับ AC

dc +12 a/1a

18

การกระจายพลังงานสูงสุด

น้อยกว่าหรือเท่ากับ 10W

หมายเหตุ: ภายใต้เงื่อนไขการสูญเสียลิงก์ที่ระบุกำหนดค่าสัญญาณช่องสัญญาณทีวีอะนาล็อก 59 PAL-D ภายในช่วงความถี่ 550MHz และส่งสัญญาณการมอดูเลตดิจิตอลภายใน 550 MHz ถึง 862 ช่วงความถี่ MHz ระดับของสัญญาณการมอดูเลตดิจิตอล (ภายในแบนด์วิธ 8 MHz) ต่ำกว่าระดับพาหะของสัญญาณอะนาล็อก 10dB 10dB เมื่อพลังงานแสงอินพุตออปติคัลรับคือ -6 dbm ให้วัด C/CTB, C/CSO และ C/N ระดับเอาต์พุต RF เล็กน้อยอยู่ที่จุดความถี่ 862 mHz โดยมีเอาต์พุตจริงต่ำกว่า 10dB
