สถานการณ์การใช้งานของโมดูลออปติคัล

สถานการณ์การใช้งานของโมดูลออปติคัล

โมดูลออปติคัลเป็นอุปกรณ์โฟโตอิเล็กทรอนิกส์ที่ทำการแปลงโฟโตอิเล็กทริกและอิเล็กโทรออปติคอล ปลายส่งสัญญาณของโมดูลออปติคัลจะแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติคัล และปลายรับจะแปลงสัญญาณออปติคัลเป็นสัญญาณไฟฟ้า ซอฟเทล ใยแก้วนำแสงนำเสนอการประยุกต์ใช้โมดูลแสงในอุตสาหกรรมต่างๆ ขอบเขตการใช้งานหลักของโมดูลออปติคัลประกอบด้วย:

1) ศูนย์ข้อมูล;

2) สถานีฐานการสื่อสารเคลื่อนที่

3) ระบบการแบ่งความยาวคลื่นแบบพาสซีฟ

4) เครือข่ายจัดเก็บข้อมูล SAN/NAS;

5) เครือข่ายผู้ถือ 5G

1. ข้อมูลCเข้า.

ศูนย์ข้อมูลในปัจจุบันไม่ได้เป็นเพียงห้องคอมพิวเตอร์หนึ่งหรือสองสามห้องอีกต่อไป แต่ยังเป็นกลุ่มของคลัสเตอร์ศูนย์ข้อมูลอีกด้วย เพื่อให้การดำเนินงานปกติของบริการอินเทอร์เน็ตและตลาดแอปพลิเคชันต่างๆ เป็นจริง ศูนย์ข้อมูลจำเป็นต้องดำเนินการประสานงานกัน การแลกเปลี่ยนข้อมูลแบบเรียลไทม์ระหว่างศูนย์ข้อมูลทำให้เกิดความต้องการเครือข่ายการเชื่อมต่อระหว่างศูนย์ข้อมูล และการสื่อสารด้วยใยแก้วนำแสงได้กลายเป็นวิธีที่จำเป็นเพื่อให้บรรลุการเชื่อมต่อโครงข่าย

หางโจวซอฟเทล พูดคุยเกี่ยวกับการประยุกต์ใช้โมดูลแสง

แตกต่างจากอุปกรณ์ส่งผ่านเครือข่ายการเข้าถึงโทรคมนาคมแบบดั้งเดิม การเชื่อมต่อระหว่างศูนย์ข้อมูลต้องใช้ความเร็วสูงกว่า ใช้พลังงานน้อยกว่า และมีขนาดที่เล็กกว่าของอุปกรณ์สวิตชิ่งเพื่อให้สามารถส่งข้อมูลได้มากขึ้นและหนาแน่นยิ่งขึ้น ปัจจัยหลักที่กำหนดว่าประสิทธิภาพเหล่านี้สามารถทำได้หรือไม่ก็คือโมดูลออปติคัล

โมดูลออปติคอลการสื่อสารของศูนย์ข้อมูลสามารถแบ่งออกเป็นสามประเภทตามประเภทการเชื่อมต่อ:

(1) จากศูนย์ข้อมูลไปยังผู้ใช้ ข้อมูลดังกล่าวถูกสร้างขึ้นโดยพฤติกรรมของผู้ใช้ปลายทาง เช่น การเข้าถึงระบบคลาวด์เพื่อเรียกดูหน้าเว็บ ส่งและรับอีเมล และสตรีมวิดีโอ

(2) การเชื่อมต่อโครงข่ายศูนย์ข้อมูล ส่วนใหญ่ใช้สำหรับการจำลองข้อมูล ซอฟต์แวร์ และการอัพเกรดระบบ

(3) ภายในศูนย์ข้อมูล ส่วนใหญ่จะใช้สำหรับการจัดเก็บข้อมูล การสร้าง และการขุด ตามการคาดการณ์ของ Cisco การสื่อสารภายในของศูนย์ข้อมูลคิดเป็นสัดส่วนมากกว่า 70% ของการสื่อสารของศูนย์ข้อมูล การพัฒนาที่ยอดเยี่ยมของการก่อสร้างศูนย์ข้อมูลยังทำให้เกิดการพัฒนาโมดูลออปติคัลความเร็วสูงอีกด้วย

2. มือถือCการสื่อสารBเหมือนกันSสเตชั่น

สถานีฐานการสื่อสารเคลื่อนที่หมายถึงสถานีรับส่งสัญญาณวิทยุที่ส่งข้อมูลด้วยเทอร์มินัลโทรศัพท์มือถือผ่านศูนย์สวิตช์การสื่อสารเคลื่อนที่ในพื้นที่ครอบคลุมวิทยุบางแห่ง

หางโจวซอฟเทล พูดคุยเกี่ยวกับการประยุกต์ใช้โมดูลแสง

สถานีฐานการสื่อสารเคลื่อนที่ของผู้ให้บริการยังต้องการโมดูลออปติคัลเพื่อให้ทราบถึงการเชื่อมต่อระหว่างอุปกรณ์ต่างๆ สถานีฐานมีอุปกรณ์ RRU และ BBU ในแอปพลิเคชัน เราจำเป็นต้องเชื่อมต่อลิงก์ของอุปกรณ์ทั้งสองนี้ ซึ่งต้องใช้โมดูลออปติคัลของเรา และจัมเปอร์ไฟเบอร์ในเครือข่าย 4G อุปกรณ์ที่ใช้สำหรับการเชื่อมต่อ BBU และ RRU ส่วนใหญ่เป็นโมดูลออปติคัล 1.25G, โมดูลออปติคัล 2.5G, โมดูลออปติคัล 6G, โมดูลออปติคัล 10G และอื่น ๆ

3. WDM แบบพาสซีฟSระบบ

ในบรรดาโซลูชันทางเทคนิคที่ใช้ในส่วนหน้าของ 5G การแบ่งความยาวคลื่นแบบพาสซีฟมีสัดส่วนสูงสุดอย่างไม่ต้องสงสัย ระบบการแบ่งความยาวคลื่นแบบพาสซีฟประกอบด้วยโมดูลแสงสี มัลติเพล็กเซอร์ และเส้นใยนำแสง

หลักการสำคัญของเทคโนโลยีการแบ่งความยาวคลื่นแบบพาสซีฟคือการใช้เทคโนโลยี WDM เพื่อจับคู่สัญญาณแสงที่มีความยาวคลื่นต่างกัน และนำชุดข้อมูลไปไว้ในชุดรวม และส่งผ่านใยแก้วนำแสงเส้นเดียวเพื่อให้ทราบถึงการส่งสัญญาณระหว่างบริการต่างๆ WDM สามารถส่งสัญญาณได้หลายสัญญาณพร้อมกันบนไฟเบอร์เส้นเดียว สามารถส่งสัญญาณแต่ละสัญญาณด้วยความยาวคลื่นแสงที่ตรงกับสัญญาณ และสามารถแยกสัญญาณแสงที่มีความยาวคลื่นต่างกันที่ปลายรับสัญญาณได้ ระบบการแบ่งความยาวคลื่นแบบพาสซีฟส่วนใหญ่ประกอบด้วยโมดูลแสงสีและ OTM และสองส่วน

4. แซน/NASSความทรมานNงานเครือข่าย

ด้วยการพัฒนาอย่างรวดเร็วของแอปพลิเคชันอินเทอร์เน็ตและเครือข่าย ประเภทของข้อมูลที่ระบบจัดเก็บข้อมูลจำเป็นต้องประมวลผลก็เพิ่มขึ้นอย่างรวดเร็วเช่นกัน ซึ่งทำให้ระบบจัดเก็บข้อมูลเผชิญกับความท้าทายที่ไม่เคยเกิดขึ้นมาก่อน อุปกรณ์จัดเก็บข้อมูลเครือข่ายที่ต่อพ่วง (Network Attached Storage เรียกย่อว่า NAS) และเครือข่ายพื้นที่เก็บข้อมูล (Storage Area Network เรียกย่อว่า SAN) ด้วยความสามารถในการปรับขนาดที่ดี จึงมอบโซลูชันที่มีประสิทธิภาพสูงสุดสำหรับการจัดการข้อมูลแบบรวมศูนย์

หางโจวซอฟเทล พูดคุยเกี่ยวกับการประยุกต์ใช้โมดูลแสง

หน้าที่หลักของเครือข่ายจัดเก็บข้อมูล SAN/NAS คือการจัดเก็บข้อมูล ในหมู่พวกเขา เครือข่าย SAN ส่วนใหญ่ประกอบด้วยเซิร์ฟเวอร์ สวิตช์ช่องสัญญาณไฟเบอร์ อุปกรณ์จัดเก็บข้อมูล และตัวพาการส่งผ่าน (โมดูลออปติคัล จัมเปอร์ไฟเบอร์) เครือข่ายการจัดเก็บข้อมูล NAS ส่วนใหญ่ประกอบด้วยการจัดเก็บข้อมูล NAS สวิตช์ ประกอบด้วยอุปกรณ์ปลายทาง (คอมพิวเตอร์) ผู้ให้บริการส่งสัญญาณ (โมดูลแสง จัมเปอร์ใยแก้วนำแสง)

ควรสังเกตว่าเครือข่าย SAN ใช้โมดูลออปติคัล Fibre Channel ซึ่งจำเป็นต้องรองรับโปรโตคอล FC Fibre Channel ในขณะที่โมดูลออปติคัลที่ใช้ในเครือข่ายการจัดเก็บข้อมูล NAS จำเป็นต้องปฏิบัติตามโปรโตคอลอีเธอร์เน็ตเท่านั้น

5. 5G BหูNงานเครือข่าย

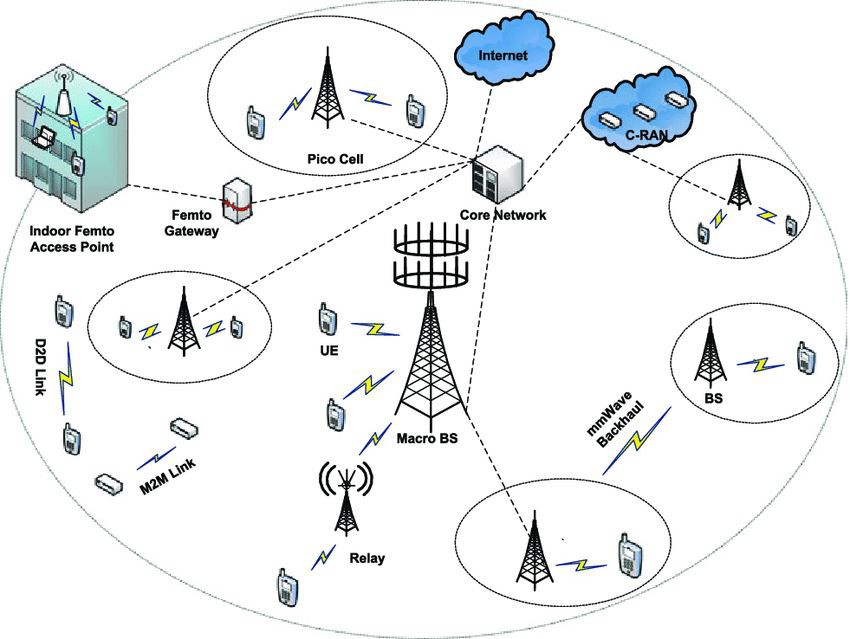

เครือข่าย 5G แบ่งออกเป็นสามส่วน ได้แก่ เครือข่ายการเข้าถึง เครือข่ายผู้ถือ และเครือข่ายหลัก เพื่อให้เข้าใจถึงความสัมพันธ์ระหว่างกัน คุณสามารถดูภาพต่อไปนี้:

หางโจวซอฟเทล พูดคุยเกี่ยวกับการประยุกต์ใช้โมดูลแสง

โดยทั่วไป เครือข่ายผู้ถือ 5G จะแบ่งออกเป็นเลเยอร์การเข้าถึงรถไฟใต้ดิน เลเยอร์การรวมกลุ่มรถไฟใต้ดิน เลเยอร์แกนกลางของรถไฟใต้ดิน/เส้นทางสายกลางของจังหวัด และตระหนักถึงฟังก์ชันส่วนหน้าและส่วนหลังกลางของบริการ 5G

สถานการณ์การใช้งานทั่วไปของ 5G fronthaul ได้แก่ การเชื่อมต่อไฟเบอร์ออปติกโดยตรง WDM แบบพาสซีฟ และ WDM แบบแอคทีฟ

ข้อกำหนดทั่วไปสำหรับโมดูลออปติคัลในสถานการณ์การใช้งาน 5G fronthaul มีดังนี้:

1) ตรงตามข้อกำหนดด้านอุณหภูมิอุตสาหกรรมและความน่าเชื่อถือสูง: เมื่อพิจารณาถึงสภาพแวดล้อมการทำงานกลางแจ้ง โมดูลออปติคัลลากหน้าจะต้องตรงตามช่วงอุณหภูมิอุตสาหกรรมที่ -40ระดับ -+85ระดับและยังต้องเป็นไปตามข้อกำหนดในการป้องกันฝุ่นอีกด้วย

2). ต้นทุนต่ำ: ความต้องการโมดูลออปติคัล 5G มีมากกว่า 4G อย่างมาก โดยเฉพาะอย่างยิ่ง อาจมีความต้องการโมดูลออปติคัล fronthaul สูงเป็นพิเศษ ต้นทุนต่ำเป็นหนึ่งในข้อกำหนดหลักของอุตสาหกรรม 5G สำหรับโมดูลออปติคัล ใน 5G แบ็คฮอลจะครอบคลุมชั้นการเข้าถึง ชั้นการรวมกลุ่ม และชั้นแกนกลางของพื้นที่ในเมืองใหญ่ โมดูลออปติคัลที่จำเป็นไม่แตกต่างจากเทคโนโลยีโมดูลออปติคัลที่ใช้ในศูนย์ข้อมูลในปัจจุบันมากนัก เลเยอร์การเข้าถึงส่วนใหญ่จะใช้ 25Gb/S, 50Gb/S, 100Gb/ S และโมดูลออปติคัลอื่นๆ เลเยอร์การบรรจบกันและสูงกว่าจะใช้ 100Gb/S, 200Gb/S, 400Gb/S และโมดูลออปติคัล DWDM อื่นๆ

สุดท้ายนี้ต้องบอกว่าความต้องการการเติบโตของโมดูลออปติคัลส่วนใหญ่ขึ้นอยู่กับตลาดการสื่อสารข้อมูลและตลาดโทรคมนาคม ในยุคข้อมูลปัจจุบัน โมดูลออปติคอลถูกผูกไว้เพื่อนำไปสู่โอกาสการพัฒนาใหม่ๆ
