ไฟเบอร์ OTDR



เครื่องวัดการสะท้อนแสงโดเมนเวลาแบบออปติคัล (OTDR) รับและวิเคราะห์ข้อมูลของการกระเจิงกลับและแสงสะท้อนที่แพร่กระจายในไฟเบอร์ โดยยึดตามหลักการการกระเจิงของแสงและหลักการการสะท้อนของเฟรสเนล เพื่อให้ได้ความยาว การสูญเสีย จุดผิดเพี้ยน การสูญเสียแสงที่ส่งกลับ การสูญเสียตัวเชื่อมต่อ และอื่นๆ . เป็นเครื่องมือสำคัญสำหรับการสร้าง การใช้งาน และการบำรุงรักษาสายเคเบิลออปติก

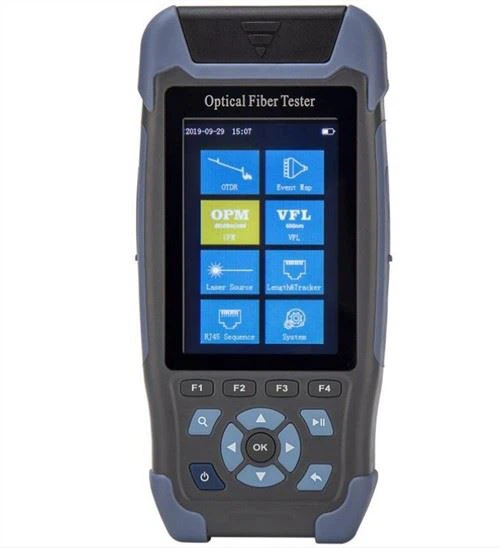

ซีรีส์ DVP323 เป็น OTDR แบบพกพาประสิทธิภาพสูงที่นำเสนอในปี 2017 ผลิตภัณฑ์ซีรีส์นี้ใช้เทคนิคใหม่ๆ บางอย่าง เช่น หน้าจอสัมผัสและการวิเคราะห์แบบเรียลไทม์ อินเทอร์เฟซที่ได้รับการปรับปรุงทำให้การทำงานสะดวกยิ่งขึ้น ในขณะเดียวกัน OPM และ VFL ก็เป็นอุปกรณ์มาตรฐาน เป็นเครื่องมือที่ดีที่สุดสำหรับการสร้าง การปรับใช้ และการบำรุงรักษาไฟเบอร์





คุณสมบัติ



หน้าจอสัมผัสขนาด 5 นิ้ว ความละเอียดอาเรย์จุดสูง 800 × 480

การออกแบบโครงสร้างที่กะทัดรัด เบา บางลง และเล็กลง

ประสิทธิภาพในระยะสั้นที่ยอดเยี่ยม ขั้นต่ำ 0.8m โซนตายของเหตุการณ์; โซนตายการลดทอนขั้นต่ำ 4 เมตร

รองรับช่วงไดนามิก 28dB ถึง 36dB ของความต้องการใช้งานต่างๆ

การออกแบบ UE ที่สะดวกและรวดเร็ว

รองรับ OPM และ VFL

เชื่อมต่อข้อมูลได้ครบถ้วน เช่น LAN, USB และอื่นๆ



ข้อมูลจำเพาะ



แบบอย่าง	ความยาวคลื่น (นาโนเมตร)		ช่วงไดนามิก(เดซิเบล)	เหตุการณ์โซนตาย (ม.)	การลดทอนโซนตาย (ม.)
DVP323	1310±20/1550±20		34/32	<3m	<25m
ช่วงระยะทาง(กม.)		5 ม.-160กม
ความกว้างของพัลส์ (ns)		5ns~20μs (5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs)
เวลาในการวัด		ผู้ใช้กำหนด (ลิงก์อัจฉริยะ) พร้อมฟังก์ชันการวัดแบบเรียลไทม์
ความแม่นยำของระยะทาง (ม.)		±(1 ม. +0.001%×ช่วง + ความละเอียดในการสุ่มตัวอย่าง)
ความแม่นยำในการลดทอน		±0.05dB/เดซิเบล
ขีดจำกัดการสูญเสีย(dB)		0.01dB
ความละเอียดการสูญเสีย (dB)		0.001dB
ความละเอียดในการสุ่มตัวอย่าง (ม.)		0.1m
จุดสุ่มตัวอย่าง		128000
การจัดเก็บข้อมูล		3000 รายการ



ตัวชี้วัดอื่นๆ

ประเภทจอแอลซีดี	จอแอลซีดีสี TFT ขนาด 5 นิ้ว
อะแดปเตอร์เลเซอร์	เอฟซี/พีซี, เซาท์แคโรไลนา/พีซี (ตัวเลือก)
อินเทอร์เฟซ	ยูเอสบี
แบตเตอรี่	เวลาในการชาร์จแบตเตอรี่ Li-ion แบบชาร์จไฟได้ในตัว<4 hours working time >8 ชม
พลัง	อินพุตไฟฟ้ากระแสสลับ : 100~240V , 600mA , 50/60Hz เอาต์พุตกระแสตรง : 12.0V , 2A
อุณหภูมิในการทำงาน	0 องศา -40 องศา
อุณหภูมิในการจัดเก็บ	-20 องศา -70 องศา
ความชื้นสัมพัทธ์	<80%
น้ำหนัก	<1kg
ขนาด (มม.)	147มม.×190มม.×62มม
